1030nm 200mW 100KHz DFB Kelebek Lazer Diyot

1030nm 200mW 100KHz DFB Kelebek Lazer Diyot, fiber lazerler veya hassas spektral ölçümler için yaygın olarak tohum kaynağı olarak kullanılan, yüksek güçlü, dar çizgi genişliğine sahip DFB kelebek paket lazer diyottur.

Talep Gönder

Ürün Açıklaması

1. Özet:

1030nm 200mW 100KHz DFB Kelebek Lazer Diyot, yüksek güçlü, dar çizgi genişliğine sahip DFB kelebek paket lazer diyottur. Fiber lazerler için tohum kaynağı olarak veya hassas spektral ölçümler için yaygın olarak kullanılır.

2. Özellikler:

• 200mW Yüksek çıkış gücü;

• 100kHz'in altında dar hat genişliği;

• PM fiber 18dB Yüksek PER'nin ötesinde;

• 14PIN Kelebek paketi;

• Dahili termoelektrik ısı pompası ve monitör fotodiyodu;

• Sahada kanıtlanmış yüksek güvenilirlik.

Güvenilirlik:Telcordia GR-468. RoHS

3. Uygulamalar:

• Lazerler için tohum kaynağı;

• Spektroskopi;

• Optik algılama.

4. Mutlak Maksimum Derecelendirmeler

Parametre	Sembol	Min.	Maks.	Birim
LD Ters akım	IR	-	2	V
LD İleri akım	EĞER	-	500	mA
MPD Ters voltaj	VMPD	-	20	V
Termoelektrik soğutucu voltajı	VTEC	-	4.8	V
Termoelektrik soğutucu akımı	ITEC	-	2.5	A
Çalışma durumu sıcaklığı	TC	-45	70	℃
Depolama sıcaklığı	TSTG	-40	85	℃
Depolama nemi	-	5	85	%RH
Elektro statik deşarj (ESD)	VESD	-	500	V
Kurşun lehimleme sıcaklığı	STEM	-	260	℃
Kurşun lehimleme süresi	STIME		10	saniye

5. Elektro-Optik Özellikler (25°C lazer sıcaklığı):

Parametre	Sembol	Durum	Min.	Tip.	Maks.	Birim
Merkez dalga boyu	λc	TL= 15~35°CW	1028	1030	1032	nm
Optik çıkış gücü	PO	TL=25°C	-	200	-	mW
Eşik akımı	ITH	TL=25°C	-	45	70	mA
Çalışma gerilimi	VOP	POP= 200mW(CW)	-	-	2.5	V
Çalışma akımı	döngü	POP= 200mW(CW)	-	300	500	mA
Çizgi genişliği genişliği	Δλ	-	-	30	100	KHz
Yan mod bastırma oranı	SMSR	-	-	40	-	dB
Polarizasyon sönme oranı	Acil servis	-	18	-	-	dB
Sıcaklık dalga boyu katsayısı	Δλ/ΔT	-	-	0.08	-	nm/°
MPD Duyarlılığı	IMON/POP	@-5V önyargı voltajı	1	-	30	μA/mW
Termistör direnci	RTH	-	9.5	10	10.5	KΩ

6. Optik Fiber Özellikleri:

Parametreler	Tanım
Elyaf türü	PM980
Pigtail tipi	900μm gevşek tüp
Pigtail uzunluğu	1,2±0,1 m
Bağlayıcı türü	FC/APC

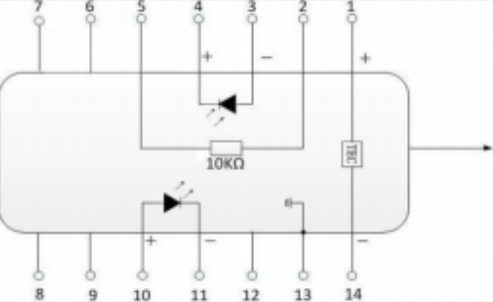

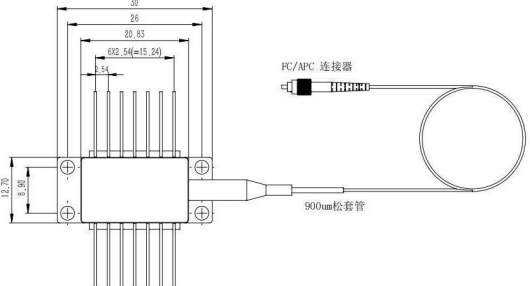

7. Paket çizimi ve PIN ÇIKIŞI Tanımı (Birim: mm):

1030nm 200mW 100KHz DFB Butterfly Laser Diode

Tip 2

PIN	Tanım	PIN	Tanım
1	TEC(+)	14	TEC(-)
2	Termistör	13	Kasa Zemini
3	PD Monitör Anodu (-)	12	NC
4	PD Monitör Katotu (+)	11	Lazer Katot (-)
5	Termistör	10	Lazer Anot (+)
6	NC	9	NC
7	NC	8	NC
