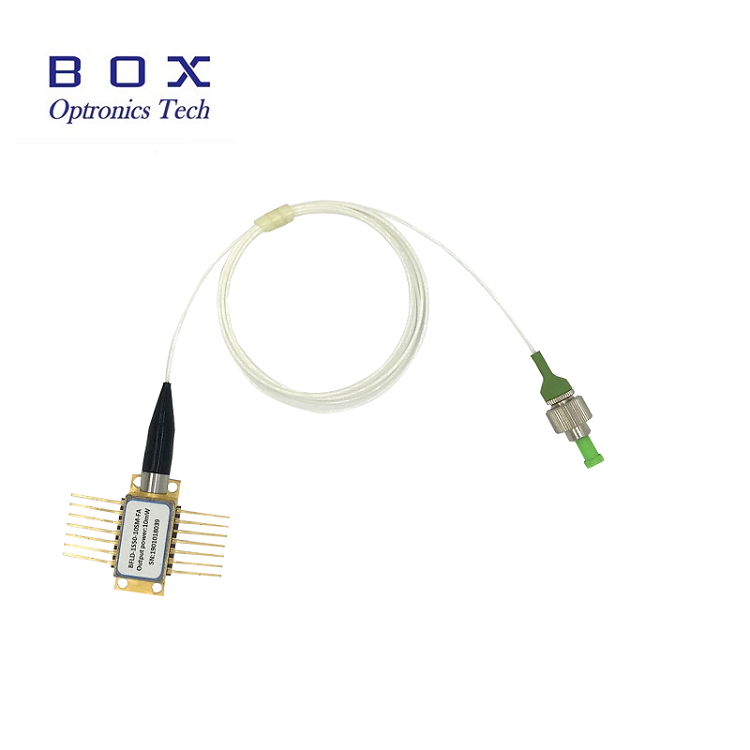

1064nm 200mW DFB Kelebek Lazer Diyot

1064nm 200mW DFB Kelebek Lazer Diyot, fiber lazer tohum kaynaklarında ve lidarda yaygın olarak kullanılan, 100kHz çizgi genişliğine ve 200mW'a kadar çıkış gücüne sahip, dar hat genişlikli bir lazerdir.

Talep Gönder

Ürün Açıklaması

1064nm 200 mW DFB Kelebek Lazer Diyot, fiber lazer tohum kaynaklarında ve lidarda yaygın olarak kullanılan, 100 kHz çizgi genişliğine ve 200 mW'a kadar çıkış gücüne sahip dar hat genişlikli bir lazerdir.

1064nm 200mW DFB Kelebek Lazer Diyot Özellikleri

200mW Yüksek çıkış gücü;

Sahada kanıtlanmış yüksek güvenilirlik;

Hi1060 SM veya PM980-HP fiber örgüsü;

14PIN Kelebek paketi;

Dahili termoelektrik ısı pompası ve monitör fotodiyodu;

Güvenilirlik:Telcordia GR-468. RoHS

1064nm 200mW DFB Kelebek Lazer Diyot Uygulamaları:

Lazerler için tohum kaynağı;

Spektroskopi;

Optik algılama.

Mutlak Maksimum Derecelendirmeler

Parametre	Sembol	Min.	Maks.	Birim
Maksimum çalışma voltajı	V	-	2.5	V
Maksimum çalışma akımı	I	-	500	mA
MPD Ters voltaj	VMPD	-	20	V
Termoelektrik soğutucu voltajı	VTEC	-	4.8	V
Termoelektrik soğutucu akımı	ITEC	-	1.8	A
Çalışma durumu sıcaklığı	TC	-20	60	℃
Depolama sıcaklığı	TSTG	-40	85	℃
Depolama nemi	-	5	85	%RH
Elektro statik deşarj (ESD)	VESD	-	500	V
Kurşun lehimleme sıcaklığı	STEM	-	260	℃
Kurşun lehimleme süresi	STIME		10	saniye

Elektro-Optik Özellikler(25°C lazer sıcaklığı):

Parametre	Sembol	Durum	Min.	Tip.	Maks.	Birim
Merkez dalga boyu	λc	TL=15~35°CW	1062	1064	1066	nm
Optik çıkış gücü	PO	TL=25°C	-	200	-	mW
Eşik akımı	ITH	TL=25°C	-	45	70	mA
Çalışma gerilimi	VOP	IOP= 200mA(CW)	-	-	2.5	V
Çalışma akımı	döngü	IOP= 200mA(CW)	-	300	500	mA
-3dB Spektral genişlik	Δλ	-	-	0.03	-	nm

Yan mod bastırma oranı	SMSR	-	-	40	-	dB
Polarizasyon sönme oranı	Acil servis	-	18	-	-	dB
Sıcaklık dalga boyu katsayısı	Δλ/ΔT	-	-	0.08	-	nm/°
MPD Duyarlılığı	IMON/POP	@-5V önyargı voltajı	1	-	30	μA/mW
Termistör direnci	RTH	-	9.5	10	10.5	KΩ

Optik Fiber Özellikleri:

Parametreler	Tanım
Elyaf türü	Hi1060 veya PM980
Pigtail tipi	900μm gevşek tüp
Pigtail uzunluğu	1,0±0,1 m
Bağlayıcı türü	FC/APC

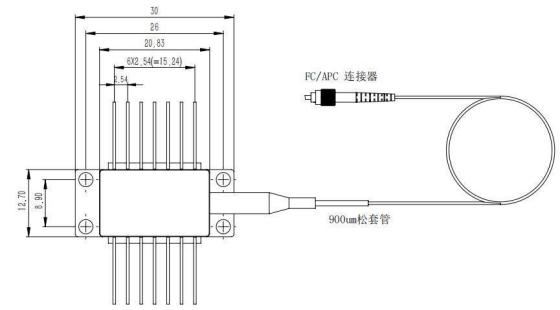

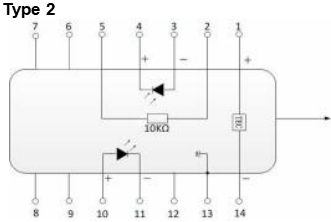

Paket çizimi&PIN-OUT Tanımı(Birim:mm):

PIN	Tanım	PIN	Tanım
1	TEC(+)	14	TEC(–)
2	Termistör	13	Kasa Zemini
3	PD Monitör Anodu (-)	12	NC
4	PD Monitör Katotu (+)	11	Lazer Katot (-)
5	Termistör	10	Lazer Anot (+)
6	NC	9	NC
7	NC	8	NC

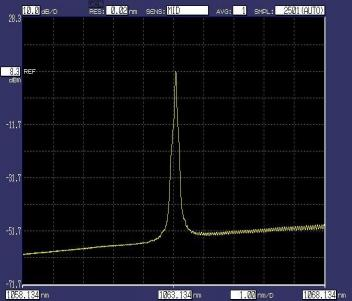

Tipik Optik spektrum

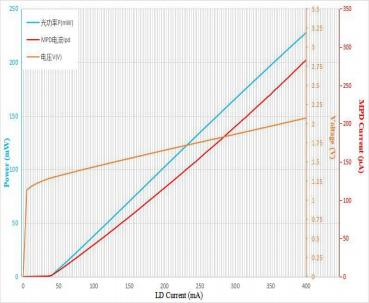

Spektrum (Pop=200mW,25°C) Işık-Akım-Gerilim Eğrileri (25°C)

Sipariş Bilgileri:

BFLD	-XXXX	-X	XX	-XX	X
Lazer tipi	Dalgaboyu	Çıkış gücü	Elyaf türü	Bağlayıcı	PIN ÇIKIŞI
DFB	1064: 1064nm	2H: 200 mW	SM: Hi1060PM : PM980	FA : FC/APCOther	BOŞ: 14PIN Tip 2 Özelleştirilmiş(10PIN)

Örn.:BFLD-1060-2HSM-FA (Sipariş bilgileri: 200 mW çıkış gücüne sahip 1064 nm DFB Kelebek lazer diyot ve FC/APC konnektörlü SM Hi1060 fiber, PIN ÇIKIŞI Tip 2'dir).
