980nm pompa lazeri, alt taşıyıcı üzerinde çip içeren bir düzlemsel yapı kullanır. Yüksek güç çipi, epoksi içermeyen ve akışsız 14 pimli bir kelebek paketinde hermetik olarak kapatılır ve bir termistör, termoelektrik soğutucu ve izleme diyotu ile donatılmıştır. 980nm pompa lazeri, emisyon dalga boyunu "kilitlemek" için FBG stabilizasyonu kullanır. Sıcaklık, sürücü akımı ve optik geri bildirimdeki değişiklikler altında bile gürültüsüz dar bir bant spektrumu sağlar. Optik iletişim ağlarında kullanılan bir fiber amplifikatör için bir ışık kaynağıdır. Ana optik fiber amplifikatör türleri EDFA ve FRA'dır.

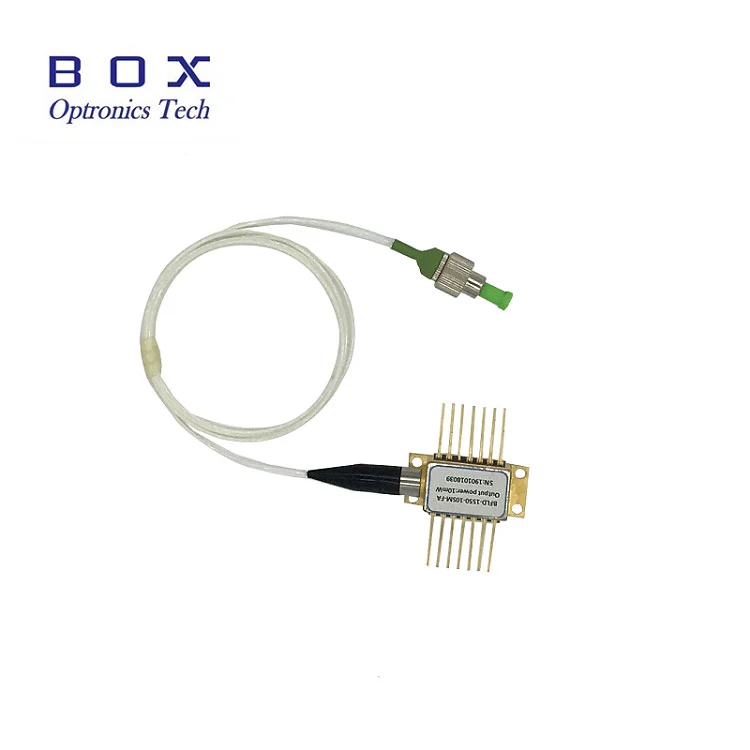

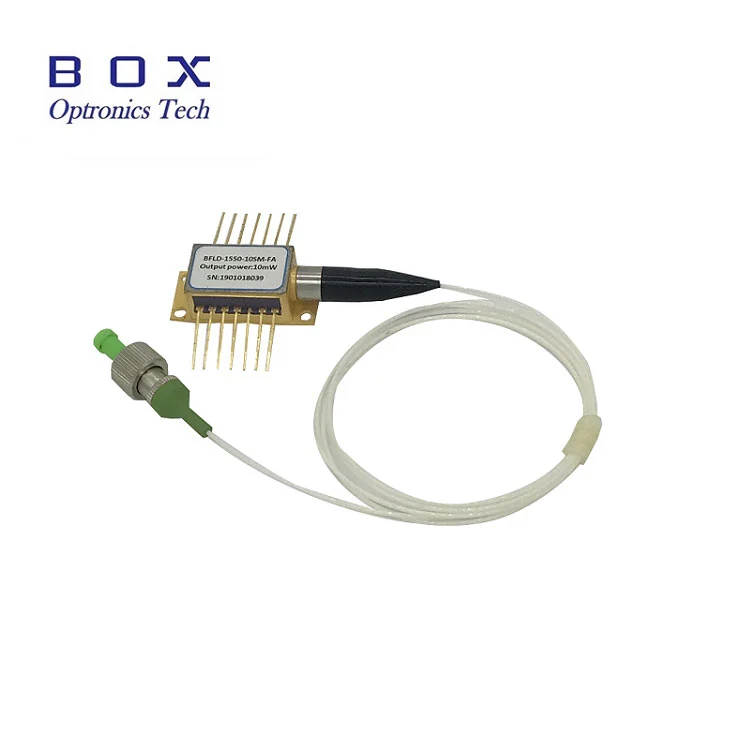

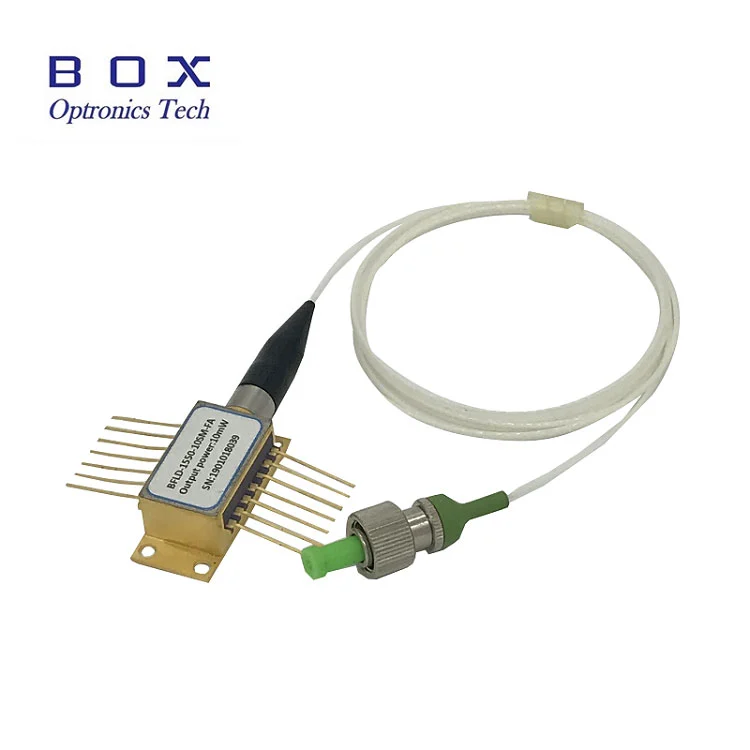

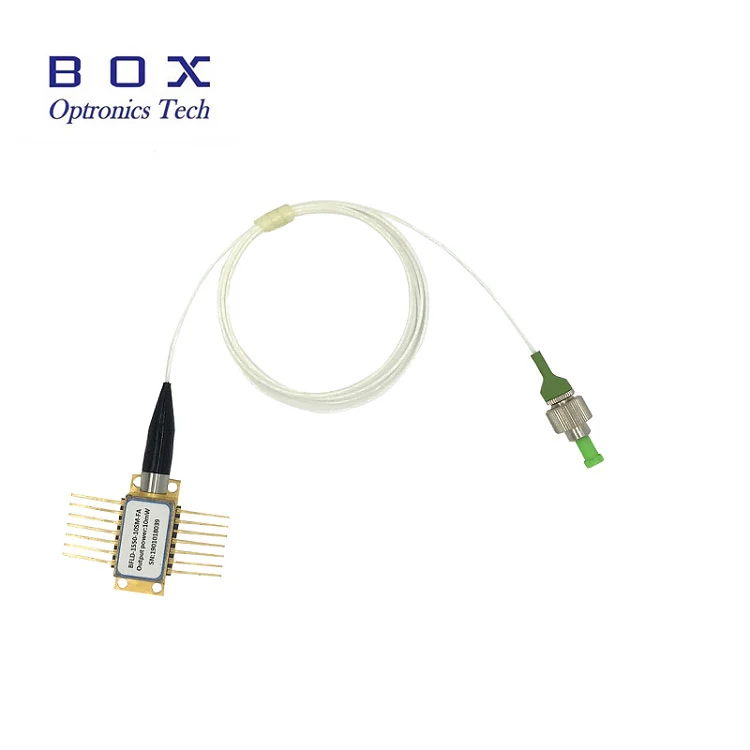

976NM 700MW Pompa Lazer Diyotunun Izgarası, dalga boyunu stabilize etmek için Hi1060 Fiber Pigtail'de bulunur. Bu 14pin BTF lazer diyot, 700MW'ye kadar kinksiz çıkış gücü ile mevcuttur. Maksimum LD ileri akımı <1200mA'dır. 900um gevşek tüp veya sadece çıplak lifli pigtail kutusu mevcuttur.
● 700MW'ye kadar kink içermeyen çalışma gücü;

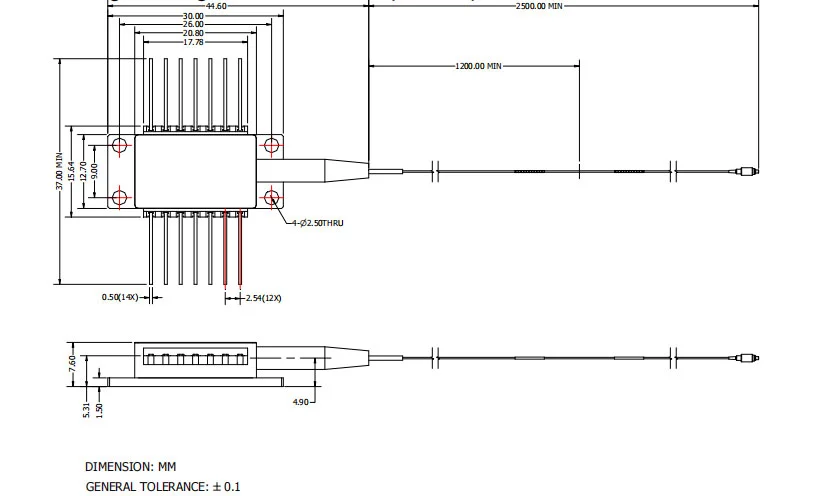

● Epoksi içermeyen ve SM fiber ile akısız 14 pimli kelebek paketi;
● Fiber Bragg Izgara Stabilizasyonu;
● Dalga boyu seçimi mevcut;

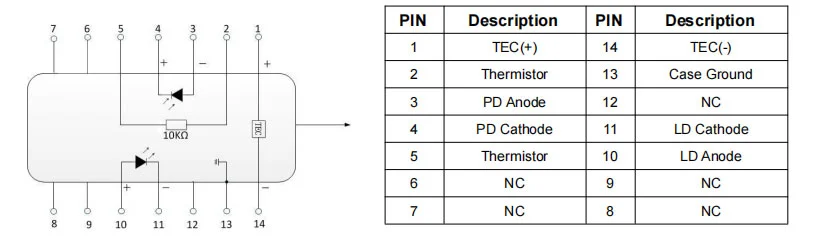

● Entegre termoelektrik soğutucu, termistör ve monitör diyotu.
● Yoğun dalga boyu bölünmesi çoğullama (DWDM) Erbium katkılı fiber amplifikatörler (EDFA);
● Azaltılmış pompa sayımı EDFA mimarileri;
● Çok uzun mesafeli kablo televizyon (CATV) gövdeleri ve çok yüksek düğüm sayımı dağılımı.
| Parametre | Sembol | Min. | Tip. | Maks. | Birim | Notalar |
| LD eşik akımı | İth | - | 60 | 100 | anne | CW |
| Çıktı gücü | PF | - | - | 700 | MW | Eğer (BOL) <1000mA |
| LD İleri Akım | EĞER | - | 1100 | 1200 | anne | PF = Nominal Güç |
| Kink Serbest Güç | Pkink | 450 | - | - | MW | > = 1.2*Nominal Güç |
| Kink Serbest Akım | Ikink | > = 1.2*if (Bol) | anne | [1] | ||
| LD ileri voltaj | VF | - | - | 2.5 | V | PF = Nominal Güç |
| Orta dalga boyu | LC | 973 | 974 | 975 | NM | Zirve, PF = derecelendirilmiş güç |
| LC | 975 | 976 | 977 | |||
| Pik dalga boyu dönüş | △ λp/△ Tambam | - | - | 0.02 | NM/℃ | T: FBG sıcaklığı. |
| Spektrum genişliği | △ λ | - | - | 1 | NM | Rms@-13db |
| Spektrum stabilitesi | -0.5 | - | 0.5 | NM | PF = derecelendirilmiş güç, t = 60'lar | |
| Duyarlılık Monitör | Aşı | - | 8 | 20 | oldu / mw | VPD = 5V, PF = Nominal Güç |
| Duyarlılık istikrarını izleyin | - | - | % 20 | - | @ALL çalışma sıcaklığı | |
| Karanlık akımı izleyin | İD | - | - | 50 | na | VPD = 5V |
| TEC akımı | ITEC | - | - | 2 | A | TCE = 75 ℃ |
| TEC voltajı | VTEC | - | - | 3.5 | V | TCE = 75 ℃ |
| TEC Model Güç Tüketimi | P | - | - | 5 | W | TCE = 75 ℃ |
| Güç Kararlılığı> 20MW 10-20MW 3.5-10MW |
- | - | - |
0.2 0.5 1 |
DB | Tepeden tepeye, t = 60s, dc ila 50khz örnekleme, tc = 25 ℃ |
| İzleme hatası | . | -0.5 | - | 0.5 | DB | TC = -5 ~ 75 ℃, [2] |
| Termistör direnci | RTH | 9.5 | 10 | 10.5 | Kohm | TSTG = 25 ℃ |
| Termistör B sabiti | Bth | - | 3900 | - | k | TSTG = 25 ℃ |
Tüm ürünler gönderilmeden önce test edilmiştir;
Tüm ürünlerin 1-3 yıl garantisi vardır. (Kalite garanti süresi uygun bakım hizmeti ücretini almaya başladıktan sonra).
İşletmenizi takdir ediyoruz ve 7 günlük bir dönüş politikası sunuyoruz. (Eşyaları aldıktan 7 gün sonra);
Mağazamızdan satın aldığınız ürünler mükemmel kalitede değilse, yani üreticilerin özellikleri için elektronik olarak çalışmazlarsa, bunları değiştirme veya geri ödeme için bize geri döndürün;
Ürünler arızalıysa, lütfen teslimattan sonraki 3 gün içinde bizi bilgilendirin;
Herhangi bir öğenin geri ödeme veya değiştirilmeye hak kazanmak için orijinal koşullarında iade edilmesi gerekir;
Alıcı, katlanılan tüm nakliye maliyetinden sorumludur.
S: Hangi konektör türünü seçebilirim?
A: FC/ APC; SC/ APC; Bağlayıcı olmadan ...
S: Gevşek tüp kullanılabilir mi?
A: Kutu optronikleri, pigtail lifini korumak için 900um gevşek tüp sağlayabilir.
