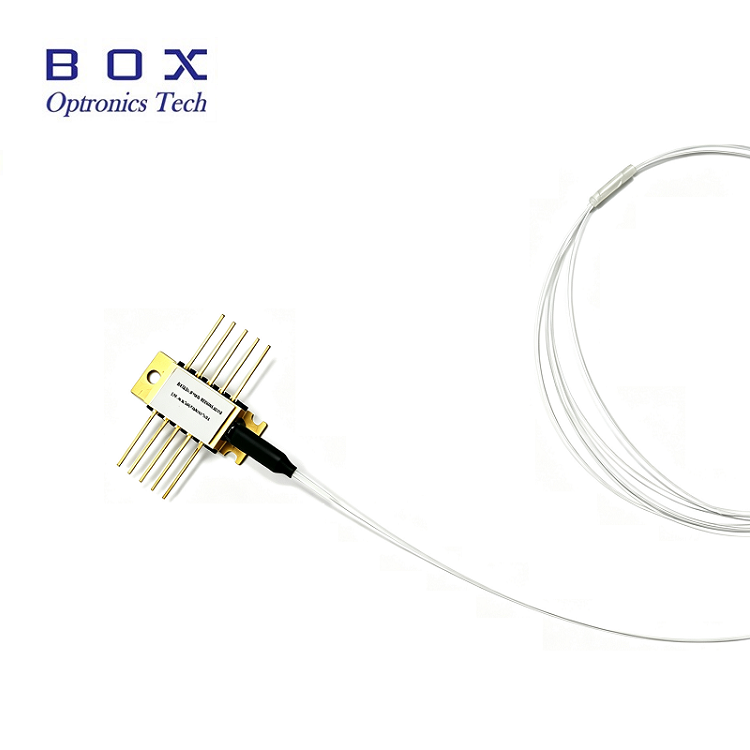

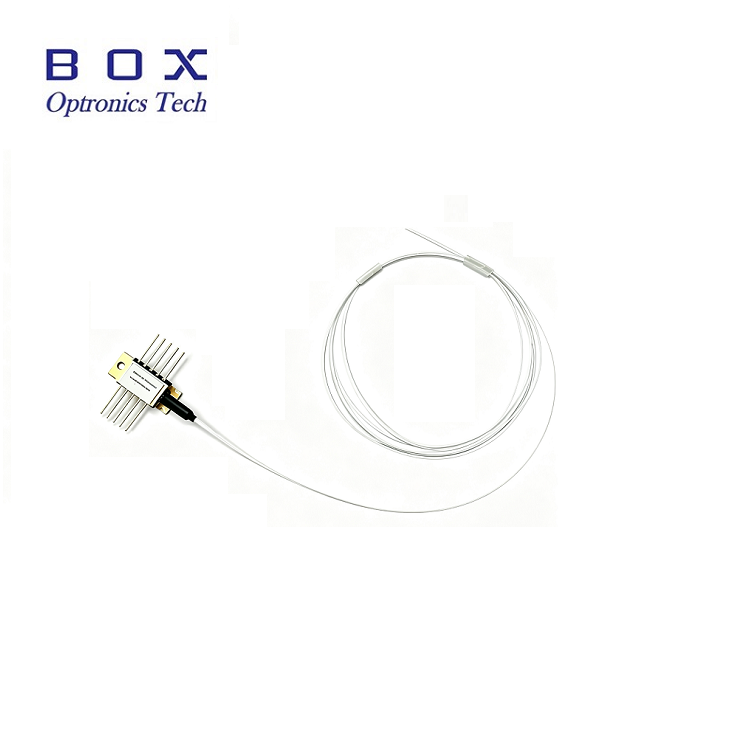

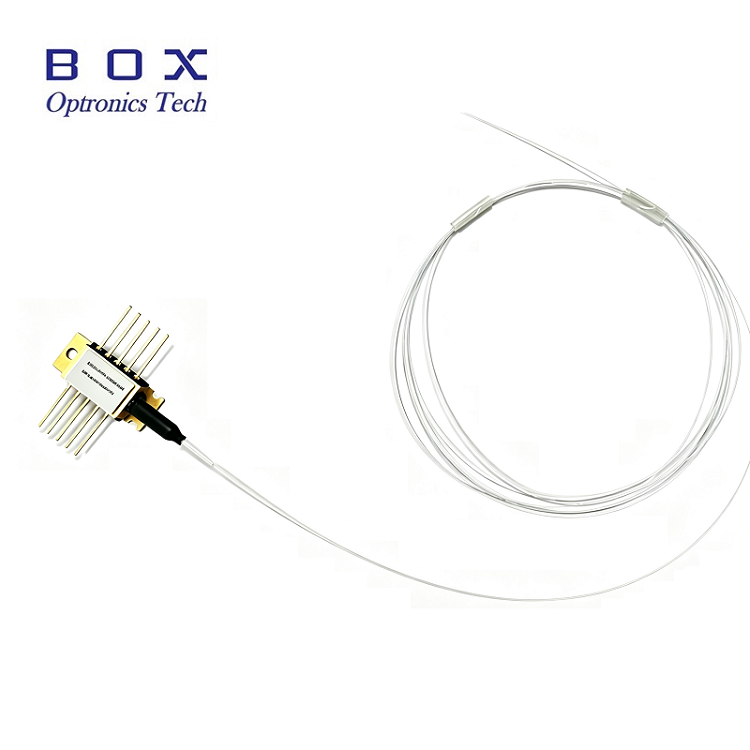

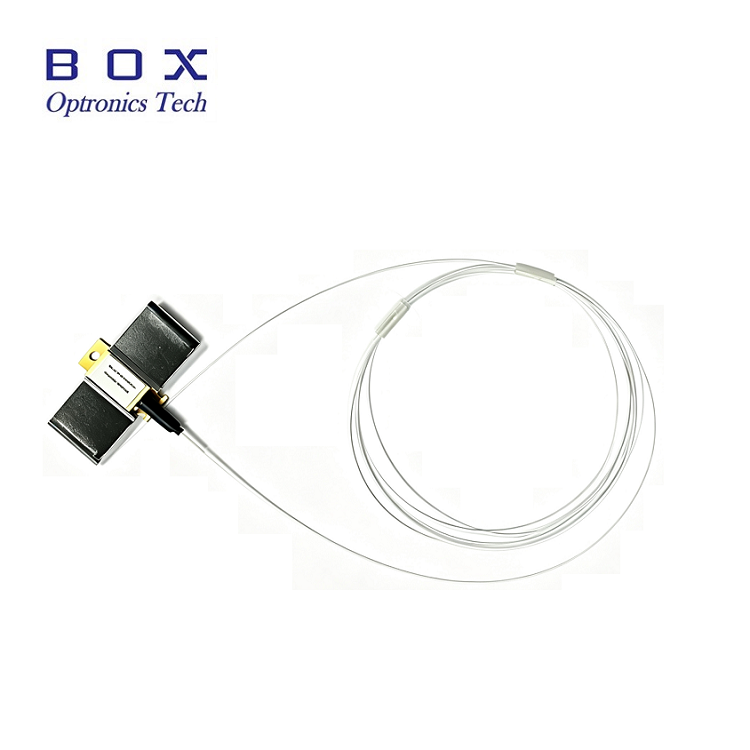

980nm 10pin mini kelebek soğutmalı pompa lazer diyot modülü

DWDM EDFA ve uzun mesafe CATV sistemlerinde yüksek güçlü, dalga boyu kararlı pompalama için nihai çözümünüz olan Box Optronics'in 980nm 10 pinli mini kelebek soğutmalı pompa lazer diyot modülünün benzersiz performansını keşfedin. Gelişmiş FBG stabilizasyonu ile tasarlanan bu hermetik olarak yalıtılmış modül, emisyonu 974 nm veya 976 nm'de hassas bir şekilde kilitler ve değişken sıcaklık ve tahrik akımı altında bile 600 mW'a kadar bükülmesiz çıkış sağlar. Entegre TEC, termistör ve monitör diyotu olağanüstü izleme hatası ve güç kararlılığı sağlarken, SM/PM fiberli epoksi içermeyen 10 pinli kelebek paketi güvenilir, gürültüsüz çalışmayı garanti eder. Ödünsüz spektrum kontrolü ve mevcut en yüksek güç isteyen sistem entegratörleri ve ağ mühendisleri için tasarlanan bu modül, pompa sayılarını azaltır, soğutma karmaşıklığını azaltır ve amplifikatörün ömrünü uzatır. Telcordia GR-468 uyumluluğu ve özel dalga boyu seçimi için Box Optronics'e güvenin; çünkü yeni nesil optik ağlarınızda her miliwatt önemlidir. Altyapınızı -20°C'den 75°C'ye kadar tutarlı performans sağlayan kanıtlanmış, sahada kullanıma hazır pompalama teknolojisiyle yükseltmek için hemen sipariş verin.

Talep Gönder

Ürün Açıklaması

1. Ürün Açıklaması:

980nm 10 pinli mini kelebek soğutmalı pompa lazer diyot modülü, epoksi içermeyen ve akı içermeyen 10 pinli kelebek paketinde hava geçirmez şekilde yalıtılmıştır ve yerleşik bir termistör, termoelektrik soğutucu ve monitör diyotu içerir.

980nm 10 pinli mini kelebek soğutmalı pompa lazer diyot modülü, emisyon dalga boyunu "kilitlemek" için FBG stabilizasyonunu kullanır. Sıcaklık, sürücü akımı ve optik geri bildirimdeki değişikliklerde bile gürültüsüz bir dar bant spektrumu sağlar. Dalga boyu seçimi, mevcut en yüksek güçlerle spektrum kontrolünde en yüksek performansı gerektiren uygulamalar için kullanılabilir. Bu modül Telcord ia GR-468-CORE gerekliliklerinde açıklananlara uygundur.

2. Ürün Özellikleri:

Kıvrılmadan çalışma gücü 400 mW veya 600 mW;

SM Hi1060 veya PM980 fiberli 10-PIN'li kelebek paketi;

Fiber Bragg ızgara stabilizasyonu, Dalgaboyu seçimi mevcuttur;

Entegre termoelektrik soğutucu, termistör ve monitör diyotu.

3. Uygulamalar:

Yoğun dalga boyu bölmeli çoğullama (DWDM) erbiyum katkılı fiber amplifikatörler (EDFA);

Azaltılmış pompa sayısı EDFA mimarileri;

Çok uzun mesafe kablolu televizyon (CATV) hatları ve çok yüksek düğüm sayısı dağılımı.

4. Mutlak Maksimum Derecelendirmeler:

Parametre	Sembol	Min.	Tip.	Maks.	Birim	Notlar
Çalışma durumu sıcaklığı	TASARIM	-20	-	75	℃	-
Depolama sıcaklığı	TSTG	-40	-	85	℃	2000 saat
LD İleri akım	EĞER	-	-	1100	mA	-
LD Ters akım	IR	-	-	10	ABD	-
LD Ters voltaj	Sanal Gerçeklik	-	-	2	V	-
PD İleri akım	IPD	-	-	-10	mA	-
PD Ters voltaj	VPD	-	-	20	V	-
TEC Akımı	ITEC	-	-	2	A	-
TEC Gerilimi	VTEC	-	-	3.0	V	-
Fiber bükülme yarıçapı	-	30	-	-	mm	-
Bağıl nem	Sağ	0	-	%95	-	yoğunlaşmayan
Kurşun lehimleme süresi	-	-	-	10	Saniye	260°C
Fiber eksenel çekme kuvveti	-	-	-	5	N	-
Fiber tarafı çekme kuvveti	-	-	-	2.5	N	-

5. Elektro-Optik Özellikler (25°C lazer sıcaklığı):

Parametreler	Sembol	Min.	Tip.	Maks.	Birim	Notlar
LD Eşik akımı	ITH		90	110	mA	CW
Çıkış gücü	PF		400		mW	Eğer(BOL)<900mA
Çıkış gücü	PF		600		mW	Eğer(BOL)<1000mA
LD İleri akım	EĞER			1200	mA	PF=Nominal Güç
Kink içermeyen güç	PKINK	700			mW	>= 1,2*Nominal Güç
Kıvrılma serbest akımı	İKİNK	>= 1,2*Eğer(BOL)			mA	[ 1]
LD İleri gerilim	VF			2.5	V	PF=Nominal Güç
Merkez dalga boyu	λC	973	974	975	nm	Tepe,PF=Nominal Güç
Merkez dalga boyu	λC	975	976	977	nm	Tepe,PF=Nominal Güç
Tepe dalga boyu dönüşü	△λp/△Tamb			0.02	nm/°	T: FBG Sıcaklığı.
Spektrum genişliği	△λ			2	nm	RMS@-13dB
Spektrum kararlılığı		-0,5		0.5	nm	PF=Nominal Güç,t=60s
Duyarlılığı izleyin	IM/PF		1	20	uA/mW	VPD=5V,PF=Nominal Güç
Yanıt verme kararlılığını izleyin				%20		@Tüm Çalışma Sıcaklığı
Karanlık akımı izleyin	İD			50	yok	VPD=5V
TEC Akımı	ITEC			1.5	A	TCASE=75°C
TEC Gerilimi	VTEC			3.0	V	TCASE=75°C
TEC Modüler güç tüketimi	P			5	W	TCASE=75°C
Güç kararlılığı >20mW 10-20mW3,5-10mW				0.20.51	dB	Tepeden tepeye, t=60s, DC'den 50kHz'e örnekleme, TC=25°C
İzleme hatası	TE	-0,5		0.5	dB	TC=-5~75°C, Referans [2]
Termistör direnci	RTH	9.5	10	10.5	Kohm	TSTG=25°C
Termistör B sabiti	BTH		3900		k	TSTG=25°C

Notlar:

[1] Kıvrılma Akımı, doğrusal bir uyumdan ışık ve akım eğiminin (dL/dI) sapmasının +/-%50'nin ötesinde olduğu akım olarak tanımlanır, Pkink>= 1,2*Nominal Güç,Ikink>=If(BOL)*1,2

[2] İzleme hatası, belirli bir kasa sıcaklığında tanımlanır; sabit bir monitör akımında, 25°C durumunda ölçülen değere göre fiber gücündeki değişikliktir.

6. Optik Fiber Özellikleri:

Parametreler	Tanım
Elyaf türü	Hi1060 veya PM980 fiber
Pigtail tipi	Çıplak elyaf
Pigtail uzunluğu	2,0±0,2m
Bağlayıcı türü	Olmadan

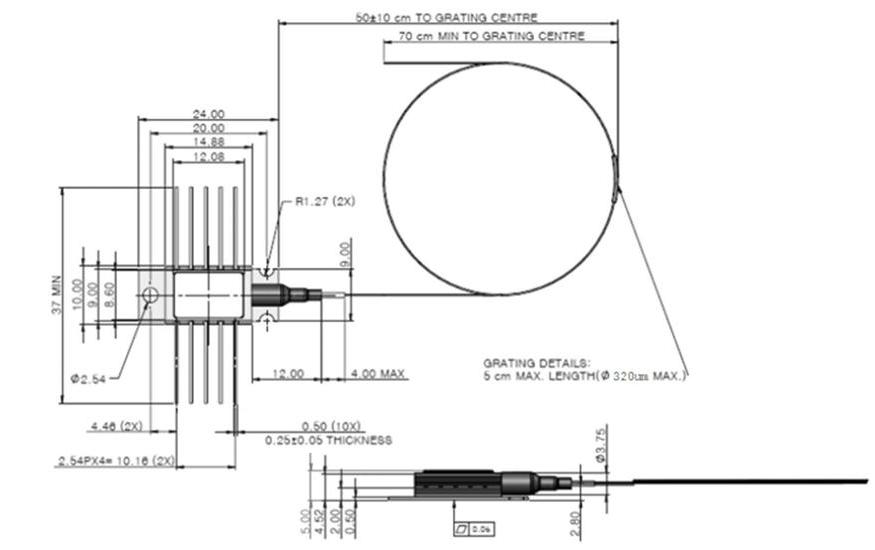

7. Paket çizimi ve PIN ÇIKIŞI Tanımı (Birim: mm):

980nm 10pin mini butterfly cooled pump laser diode module

PIN	Tanım	PIN	Tanım
1	TEC(+)	10	TEC(-)
2	Termistör	9	Kasa Zemini
3	PDAnode	8	NC
4	PD Katot	7	LD Katot
5	Termistör	6	LD Anot

8. Sipariş Bilgileri:

BFLD	-XXXF	-XX	XX	-X	XX	X
Lazer	Dalgaboyu	Çıkış gücü	Elyaf türü	Paket	Bağlayıcı türü	Gevşek tüp
PompaLazer	974: 974 nm976: 976 nm	4H: 400mW6H: 600mW	SM : Tek modPM : Polarizasyon bakımı	-H: 10PINBoş: 14PIN	FA : FC/APCSA : SC/APCN0: Boş	Boş: Çıplak fiber 1: Gevşek boru
