1. sıralı Raman saçılması prensibi:
1. dereceli Raman spektroskopisi, silika optik liflerinde uyarılmış Raman saçılımı kullanır. 140 nm pompa ışığı doğrudan C-bandı sinyal ışığını (1530-1565 nm) yükseltir. Pompa ışığı, enerjiyi sinyal ışığının frekansına aktararak fiberde titreşir ve dağılır.
2. Sipariş Raman Saçma İlkesi.13xx nm pompa ışınımevcut pompa ışına eklenir. 13xx nm pompa ışını önce 14xx nm pompa ışını amplifiye eder, bu da daha sonra C-bandı sinyal ışığını amplifiye eder. Bu çift Raman saçılma tekniği birçok avantaj sunar ve uzun mesafelere veya yüksek dalga boyu ayırma yoğunluğuna sahip karmaşık sistemler için uygundur.
Karşılaştırma: Pompa kaynaklarının sayısı. Birinci dereceden Raman spektroskopisinde sadece bir pompa kaynağı kullanılır. Bununla birlikte, bir C-bandı sinyali (14xx nm) oluşturmak için iki ikinci dereceden ışık kaynağı (130xx nm + 14xx nm) gereklidir.
Amplifikasyon mekanizması
Birinci dereceden amplifikatörler optik sinyalleri doğrudan güçlendirirken, ikinci dereceden amplifikatörler ara amplifikasyon yoluyla kazancı arttırarak daha geniş bant genişliği ve daha yüksek amplifikasyon verimliliği sağlar.
Başvuru
Birinci dereceden amplifikatörler kısa mesafeli iletim için uygundur, ikinci dereceden amplifikatörler uzun mesafeli iletim sistemleri veya yüksek yoğunluklu dalga boyu çoğullama sistemleri (96 dalga boyu sistemleri gibi) için idealdir.

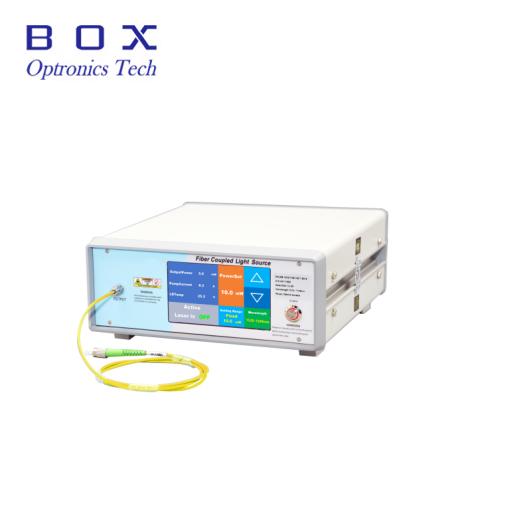

Box Optronics, C-bantını veya C+L-bant ışığını yükseltmek için Raman pompa kaynakları olarak 14xx NM lazer kullanan 1. dereceden Raman amplifikatörleri sunar ve uzun mesafeli fiber iletim sırasında optik sinyal zayıflamasını etkili bir şekilde telafi eder. Şirket ayrıca 2. Sipariş Dağıtılmış Raman amplifikatörleri sunuyor
