Optik iletişim alanında Değişken Optik Zayıflatıcı (VOA) vazgeçilmez bir rol oynamaktadır. Optik güç düzenlemesinin önemli bir bileşeni olan VOA, yalnızca optik sinyallerin istikrarlı iletimini garanti etmekle kalmaz, aynı zamanda sistemin genel performansını da artırır.
Değişken optik zayıflatıcı, optik gücün kontrol edilebilir zayıflamasını sağlamak için tasarlanmış pasif bir optik cihazdır. Çeşitli uygulama senaryolarının gereksinimlerini karşılamak için optik sinyallerin enerjisini hassas bir şekilde ayarlar. VOA'lar temel olarak iki kategoriye ayrılır: Mekanik Değişken Optik Zayıflatıcılar (MVOA'lar) ve Elektriksel Değişken Optik Zayıflatıcılar (EVOA'lar). MVOA'lar, manuel ayarlama yoluyla optik güç zayıflamasını gerçekleştirirken, EVOA'lar, üstün ayar doğruluğu ve esnekliği sunarak, elektrik sinyallerini uygulayarak zayıflama seviyelerini değiştirir.
VOA'lar, temel olarak mekanik, manyeto-optik, sıvı kristal, MEMS (Mikro-Elektro-Mekanik Sistem), termo-optik ve akustik-optik türleri içeren çok çeşitli çalışma mekanizmalarını benimser.
1. Mekanik Tip: Işık yolundaki optik güç, levha veya koni gibi ışığı engelleyen bileşenlerin hareket ettirilmesiyle ayarlanır. Bu tasarım basit bir yapıya sahip olmasına rağmen nispeten düşük ayarlama doğruluğu ve esnekliğine sahiptir.
2. Manyeto-optik Tip: Işık enerjisinin zayıflatılması, manyetik alanlar altında maddelerin optik özelliklerinde meydana gelen değişikliklerden, yani manyeto-optik dönme etkisinden faydalanılarak gerçekleştirilir. Bu tip yüksek hassasiyet ve stabilite sağlar ancak daha yüksek bir maliyetle gelir.
3. Sıvı Kristal Tipi: Sıvı kristallerin kırılma indeksi anizotropisinden kaynaklanan çift kırılma etkisine dayanarak, sıvı kristal moleküllerini yeniden yönlendirmek için harici bir elektrik alanı uygulanır, böylece ışık geçirgenliği ayarlanır. Sıvı kristal VOA'lar hızlı yanıt hızına ve geniş zayıflama aralığına sahiptir.
4. MEMS Tipi: Mikro-elektro-mekanik teknolojiyle üretilen mikro aynalar, yansıyan ışık yoğunluğunu ayarlamak için elektrostatik kuvvetle eğilir. MEMS VOA'lar küçük boyut, hafiflik ve yüksek entegrasyon düzeyi ile karakterize edilir.
5. Termo-optik Tip: Zayıflama seviyeleri, sıcaklık alanları altında malzemenin optik özelliklerinde (örneğin kırılma indisi) meydana gelen değişiklikler yoluyla modüle edilir. Termo-optik VOA'lar basit bir yapıya ve düşük maliyete sahiptir, ancak tepki hızı yavaştır.
6. Akusto-optik Tip: Ultrasonik dalgalar, akustik-optik kristallerin içinde periyodik gerilim oluşturarak, ışık ışınlarını modüle etmek için kırılma indisinde periyodik dalgalanmalara neden olur. Akusto-optik VOA'lar hızlı ayarlama hızı ve mükemmel kararlılık sunar.
VOA'lar optik iletişim, fiber optik algılama, optik aletler ve diğer alanlarda yaygın olarak kullanılmaktadır.
1. Optik İletişim: Tutarlı sinyal kalitesini korumak için farklı kanallardaki optik sinyallerin yoğunluğunu dengeleyin; Değişen iletim mesafelerine ve alıcı özelliklerine uyum sağlamak için optik sinyal gücünü ayarlayın.
2. Fiber Optik Algılama: Sistem performansını ve güvenilirliğini test etmek ve doğrulamak için farklı çevresel koşullar altında optik sinyal yoğunluklarını simüle edin.
3. Optik Aletler: Doğru ölçüm sonuçları için optik sinyal yoğunluğunu ve akısını kontrol etmek amacıyla lazer cihazlarına, foton sayaçlarına, spektrometrelere, optik mikroskoplara ve diğer ekipmanlara uygulanır.

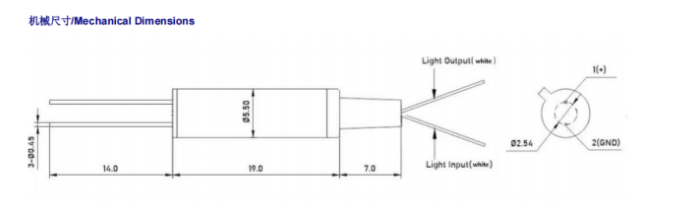

| Öğeler | Parametreler | Birim |
|---|---|---|
| Çalışma Dalga Boyu Aralığı | O bant /C bant/L bant/Tam bant/diğerleri | nm |
| Zayıflama Türü | Parlak veya Karanlık | - |
| Zayıflama Aralığı | ≥15/20/30/40 | dB |
| Ekleme Kaybı | ≤0,7 | dB |
| Zayıflama Çözünürlüğü | Sürekli | dB |
| İade Kaybı | ≥45 | dB |
| Elyaf Tipi | SMF-28e | - |
| Tepki Süresi (%10-90 optik güç) | ≤5 | Bayan |
| Sürüş Gerilimi | 5/6,5 | V |
| Sürüş Gücü | ≤5 | mW |
| Polarizasyona Bağlı Kayıp | ≤0,2@ 10dB , ≤0,5 @<20dB att. | dB |
| Dalgaboyuna Bağlı Kayıp | ≤0,6@ 10dB , ≤1,0 @<20dB, 20 nm açıklıkta | dB |
| Maksimum Optik Güç | ≤500 | mW |
| Çalışma Sıcaklığı | -0~+70 | °C |
| Depolama Sıcaklığı | -40~+85 | °C |
| Bağlayıcı Türü | Özelleştirilmiş | - |
| Paket boyutu | Φ5,5xL19 | mm |

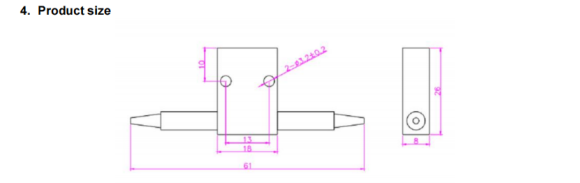

| Parametre | 1310 | 1550 | 1310/1550 | 850/1310 |
|---|---|---|---|---|
| Tip(nm) | 1310 | 1550 | 1310/1550 | 850/1310 |
| Dalga boyu (nm) | 1310±50 | 1550±50 | 1260~1650 | 850/1310±40 |
| Zayıflama Aralığı (dB) | 0,8~60 | 0,8~60 | 0,8~60 | 0,8~60 |
| Orijinal Kayıp (dB) | ≤0,8 | ≤0,8 | ≤0,8 | ≤0,8 |
| Dönüş Kaybı(dB) | ≥50 | ≥50 | ≥50 | ≥30 |
| Elyaf Tipi | SMF-28e | SMF-28e | SMF-28e | 50/125 veya 62,5/125MM |
| PDL(dB) | ≤0,15 | ≤0,15 | ≤0,15 | - |
| Boyut (mm) | 26×18×8 | 26×18×8 | 26×18×8 | 26×18×8 |
| Çalışma Sıcaklığı(°C) | 0~+70 | 0~+70 | 0~+70 | 0~+70 |
| Depolama Sıcaklığı(°C) | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
